Descrizione

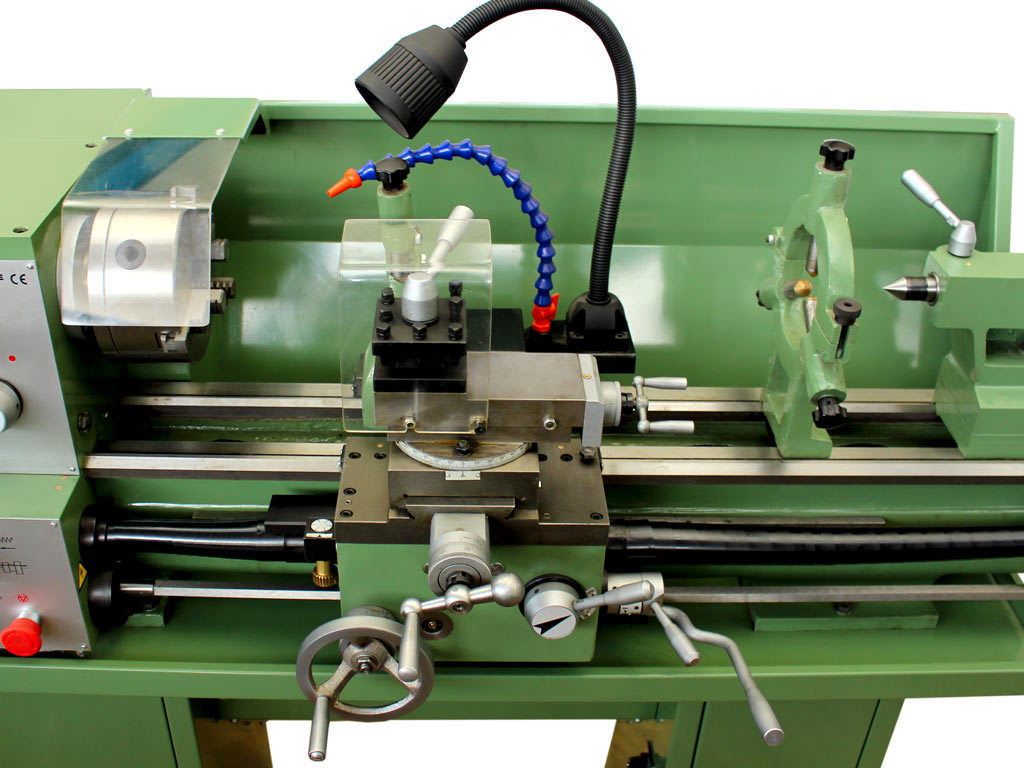

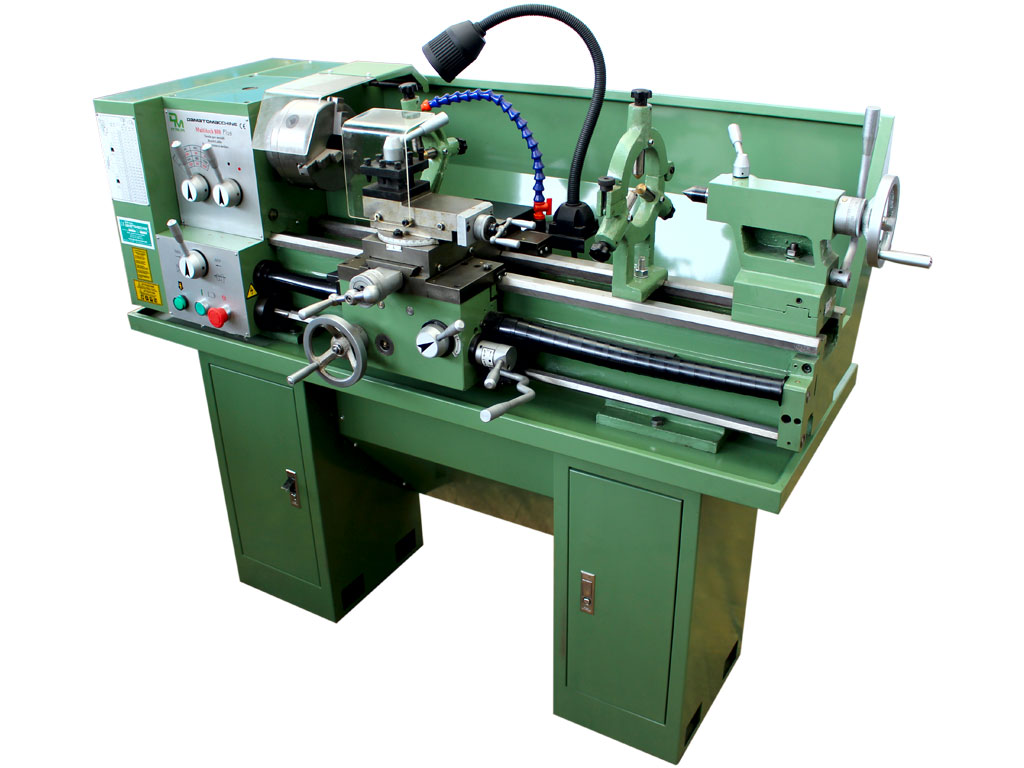

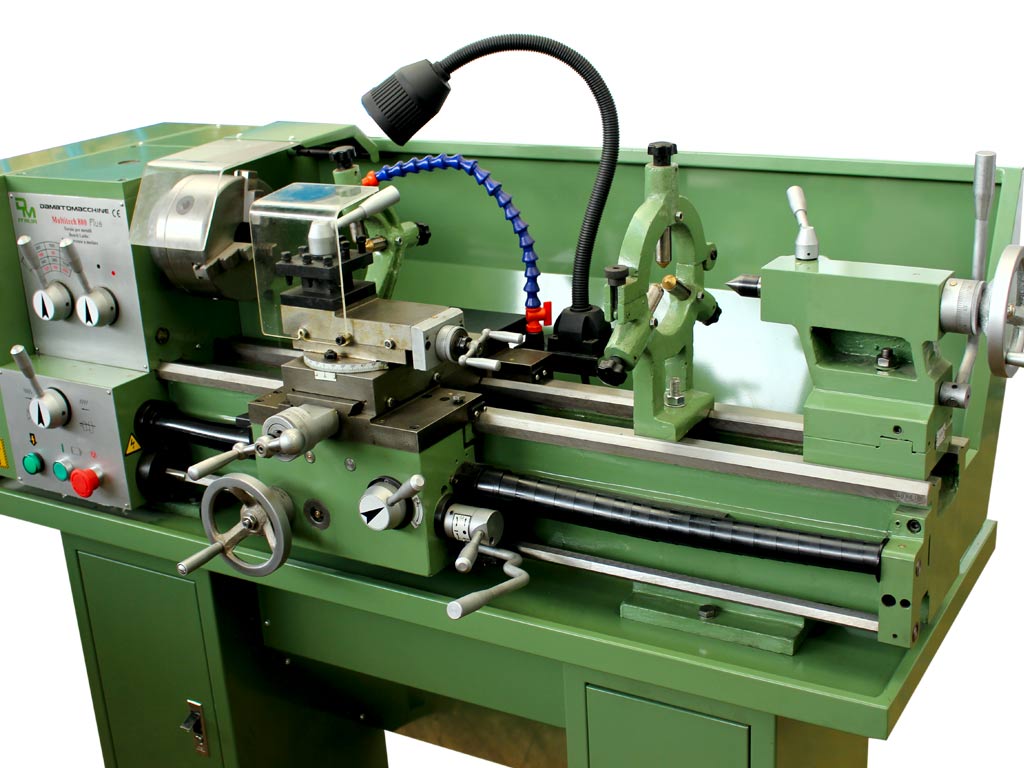

E’ una macchina di tipo semiprofessionale altamente precisa e robusta, con struttura in ghisa e finiture in metallo. Essendo dotato di avanzamento automatico questo tornio permette di filettare sia in pollici che in misure metriche. E’ dotato di pompa di raffreddamento ad acqua bianca e di lampada per l’illuminazione diretta. Viene fornito in configurazione standard con un mandrino autocentrante a tre pinze (tre interne e tre esterne), una contropunta con attacco conico, il carrello di avanzamento, N°2 lunette, il basamento in metallo, tutti gli ingranaggi interni ed il kit di chiavi per il montaggio degli ingranaggi. Si differenzia dal Multitech 800 per la doppia guida temprata sul letto del tornio
A richiesta è disponibile la versione trifase.
Monta cuscinetti SKF
|
DATI TECNICI
|
|
| DIMENSIONI DI INGOMBRO MACCHINA | |
| Dimensioni con basamento | 1480 mm (lunghezza) x 760 mm (larghezza) x 1150 mm (altezza) |
| Peso netto della macchina | 380 Kg |
| SPECIFICHE TORNIO | |
| Distanza tra le punte | 800 mm |
| Massima lunghezza di lavoro | 650 mm |
| Altezza delle punte | 165 mm |
| Massimo diametro del pezzo da lavorare sul banco | 220 mm |
| Diametro della barra passante | 38 mm |
| Diametro del mandrino standard (dato in dotazione) | 160 mm |
| Tipologia mandrino standard | A 3 pinze autocentranti ( 3 pinze esterne + 3 interne ) |
| Tipologia foro del mandrino | MT5 |
| Tipologia foro della contropunta | MT3 |
| Dimensione piano a croce | 330 mm x 130 mm |
| Dimensione torretta in dotazione | 78 mm x 78 mm |
| Massimo gambo degli utensili montabili sulla torretta standard | 20 mm |
| Numero di filettature in pollici eseguibili | 24 |
| Tipi di filettature in pollici | da 9 a 40 filetti x pollice |
| Numero di filettature metriche eseguibili | 17 |
| Tipi di filettature metriche | da 0,5 mm a 4 mm |
| Avanzamento longitudinale | 0,135 – 1,80 mm/giro |
| Avanzamento trasversale | 0,025 – 0,34 mm/giro |
| Corsa trasversale del carrello porta utensili | 85 mm |
| Regolazioni di velocità di rotazione del mandrino | 12 |
| Velocità di rotazione del mandrino | da 65 a 1650 giri/min |
| MOTORE TORNIO | |
| Potenza | 1500 W |
| Tipologia | Monofase (220 V) |
| Frequenza | 50 Hz |
| AVANZAMENTO PIANI | |
| Avanzamento Longitudinale | Automatico in entrambe le direzioni |
| Avanzamento Trasaversale (piano a croce) | Automatico in entrambe le direzioni |
