Descrizione

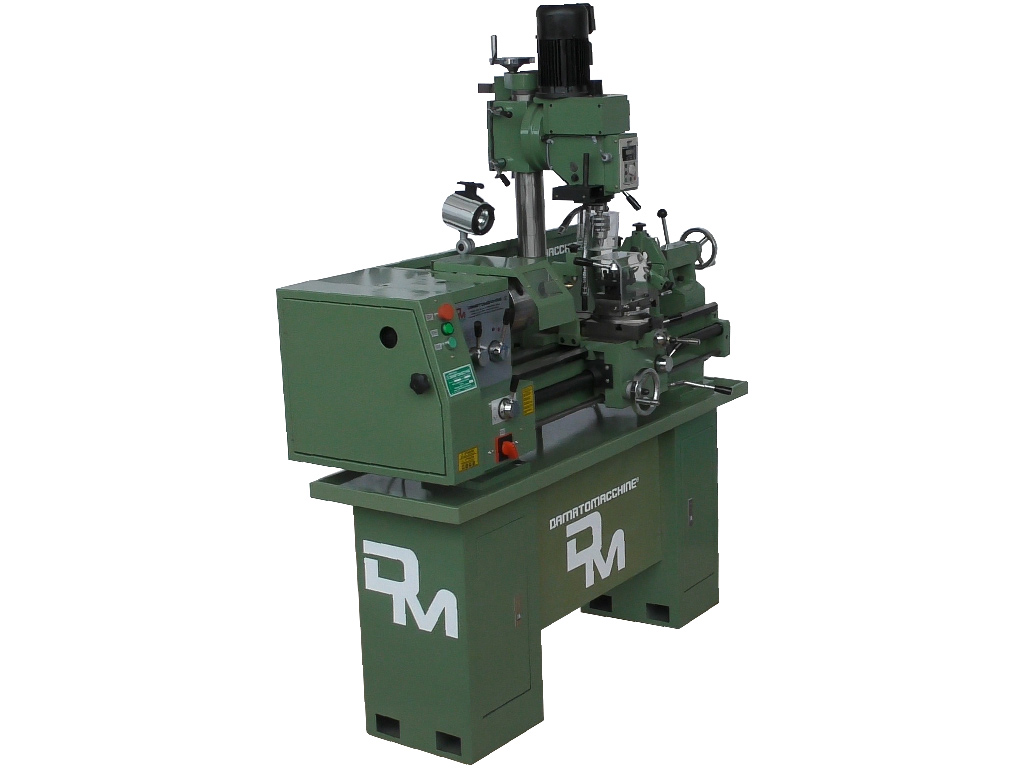

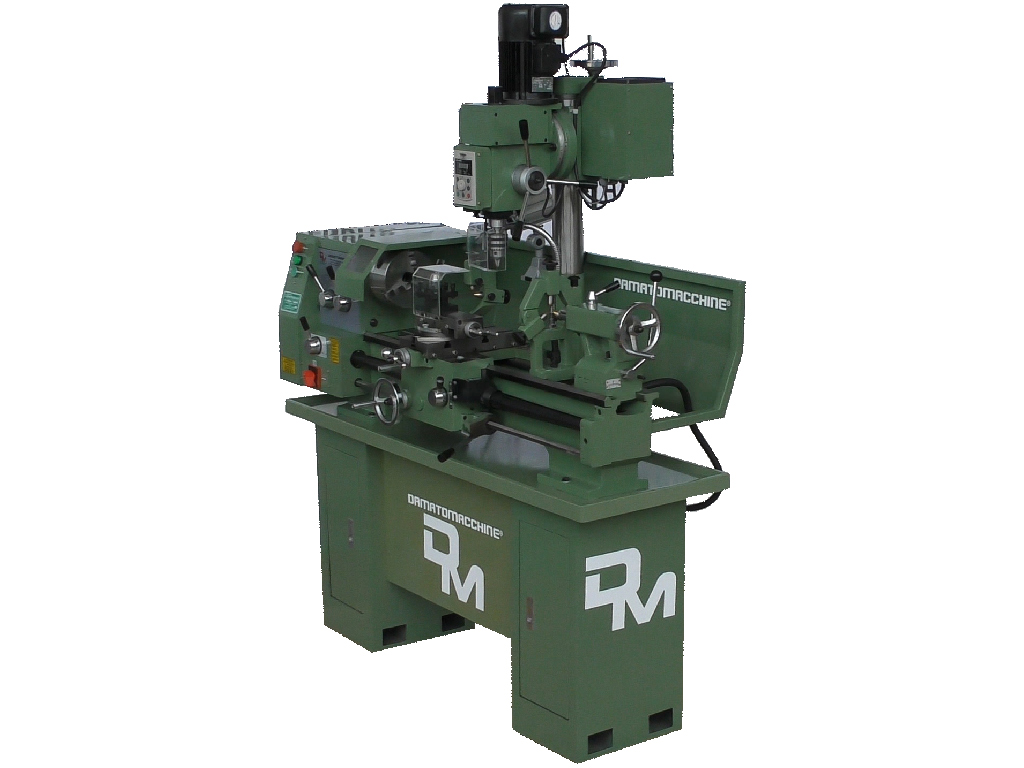

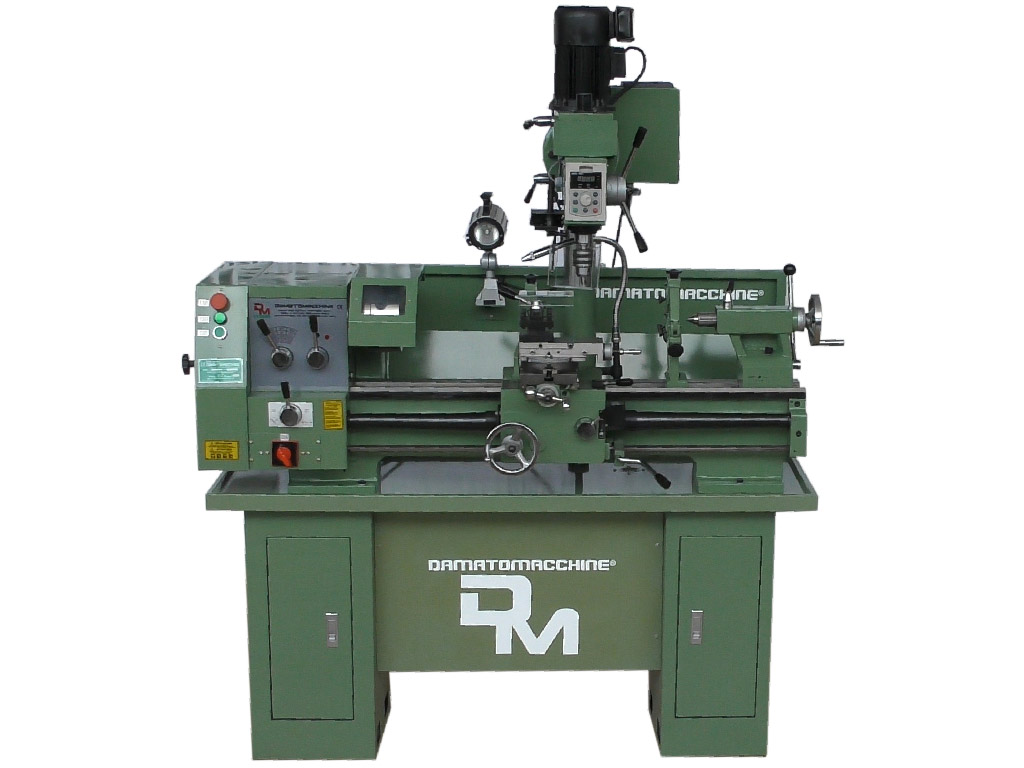

E’ il massimo per lavorare i metalli. E’ una macchina di tipo semi-professionale altamente precisa e robusta, con struttura in ghisa e finiture in metallo. Il tornio ha una distanza tra le punte di 800 mm ed un massimo diametro a tornire di 320 mm. La macchina è dotata di avanzamenti automatici tanto sul piano longitudinale del tornio quanto su quello trasversale della fresa. oltre che a filettare consente innumerevoli lavorazioni. E’ dotata di pompa di raffreddamento ad acqua bianca e di lampada per l’illuminazione diretta. Viene fornita in configurazione standard con un mandrino autocentrante a tre pinze (tre interne e tre esterne), due contropunte con attacco conico, il carrello di avanzamento, N°2 lunette, il basamento in metallo, tutti gli ingranaggi interni ed il kit di chiavi per il montaggio degli ingranaggi.
|
DATI TECNICI
|
|
| DIMENSIONI DI INGOMBRO MACCHINA | |
| Dimensioni con basamento ( senza fresa ) | 1580 mm (lunghezza) x 770 mm (larghezza) x 1150 mm (altezza) |
| Dimensioni con basamento con fresa | 1580 mm (lunghezza) x 770 mm (larghezza) x 1950 mm (altezza) |
| Peso netto della macchina | 390 Kg |
| SPECIFICHE TORNIO | |
| Distanza tra le punte | 800 mm |
| Massima lunghezza di lavoro | 750 mm |
| Altezza delle punte | 162 mm |
| Massimo diametro del pezzo da lavorare sul banco | 320 mm |
| Diametro della barra passante | 38 mm |
| Diametro del mandrino standard (dato in dotazione) | 160 mm |
| Tipologia mandrino standard | A 3 pinze autocentranti ( 3 pinze esterne + 3 interne ) |
| Tipologia foro del mandrino | MT5 |
| Tipologia foro della contropunta | MT3 |
| Dimensione piano a croce | 280 mm x 130 mm |
| Dimensione torretta in dotazione | 78 mm x 78 mm |
| Massimo gambo degli utensili montabili sulla torretta standard | 23 mm |
| Numero di filettature in pollici eseguibili | 20 |
| Tipi di filettature in pollici | da 9 a 40 filetti x pollice |
| Numero di filettature metriche eseguibili | 17 |
| Tipi di filettature metriche | da 0,5 mm a 4 mm |
| Avanzamento longitudinale | 0,135 – 1.80 mm/giro |
| Avanzamento trasversale | 0,025 -0,34 mm/giro |
| Corsa trasversale del carrello porta utensili | 70 mm |
| Regolazioni di velocità di rotazione del mandrino | 12 |
| Velocità di rotazione del mandrino | da 60 a 1600 giri/min |
| MOTORE TORNIO | |
| Potenza | 1500 W |
| Tipologia | Monofase (220 V) |
| Frequenza | 50 Hz |
| SPECIFICHE FRESATRICE | |
| Tipologia cono del mandrino | MT3 |
| Numero di velocità selezionabili | 4 |
| Tipi di velocità del selezionabili | da 200 a 2200 giri/min |
| Angolazioni fresatrice | Orizzontale 360 ° e Verticale 90° |
| MOTORE FRESATRICE | |
| Potenza | 750 W |
| Tipologia | 220 V (Monofase) |
| Frequenza | 50Hz |
| AVANZAMENTO PIANI | |
| Avanzamento Longitudinale | Automatico in entrambe le direzioni |
| Avanzamento Trasaversale (piano a croce) | Automatico in entrambe le direzioni |
