Beschreibung

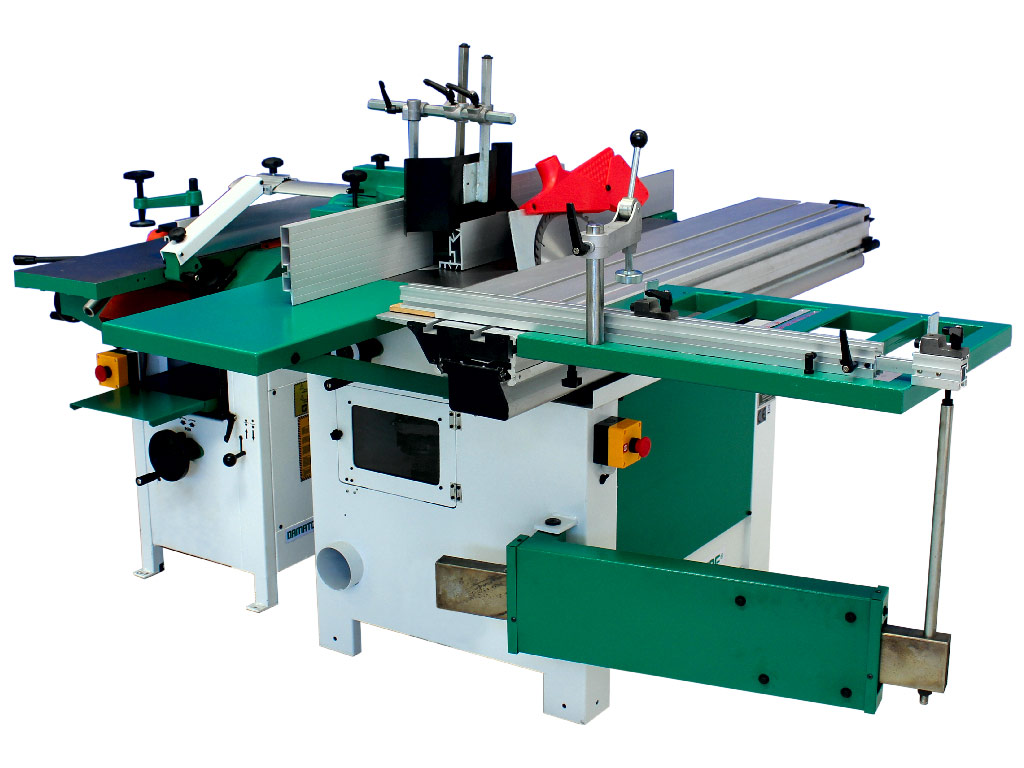

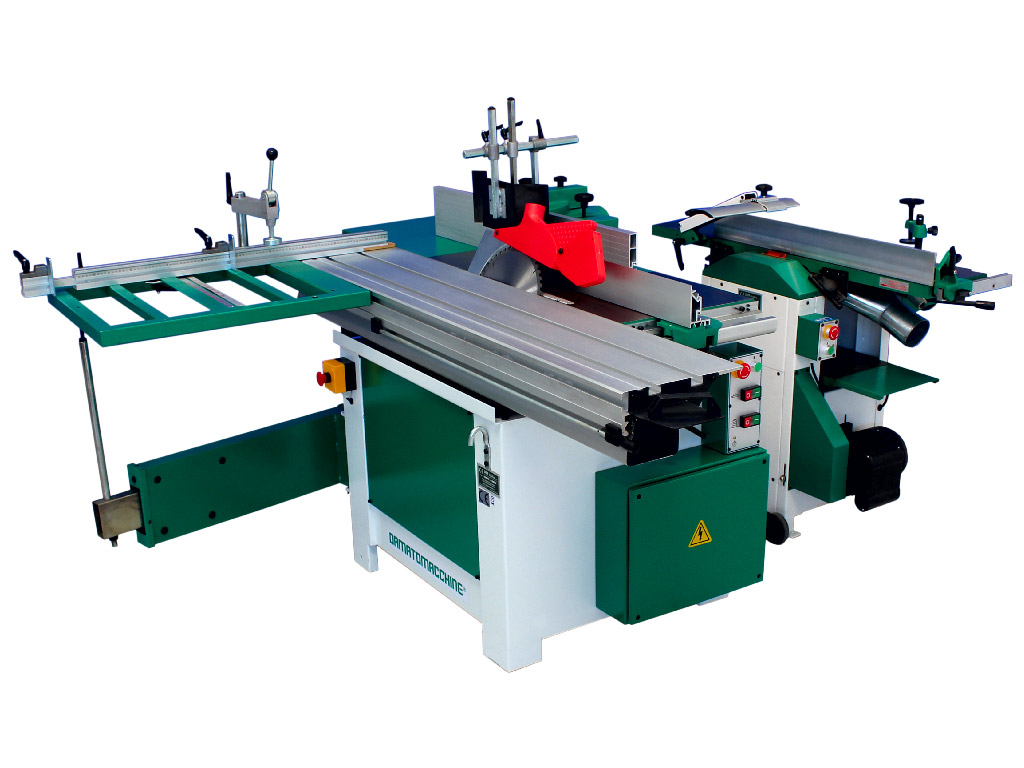

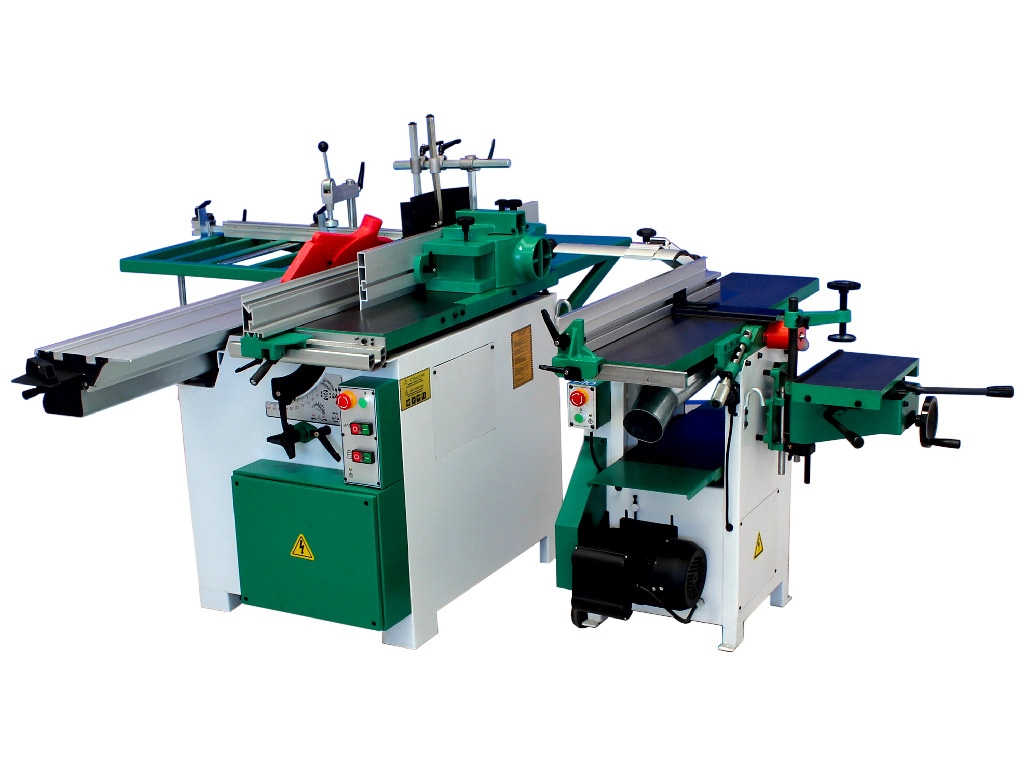

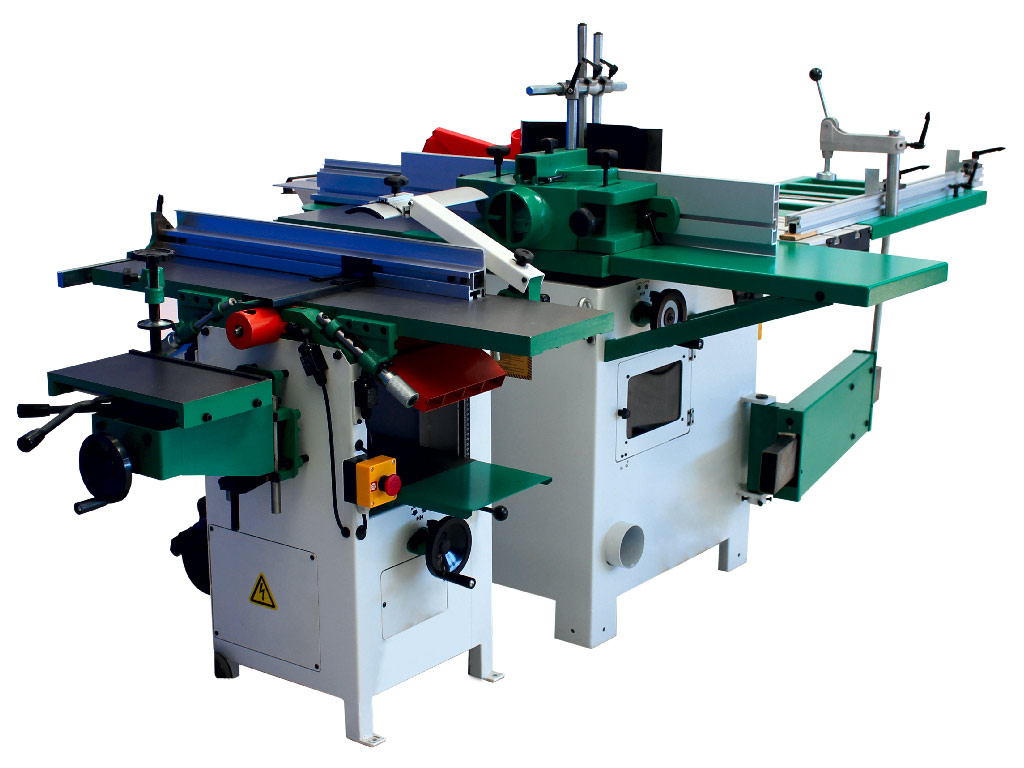

Das ist eine kombinierte Maschine besteht aus 2 getrennten Maschinen: die Maschine TSI super mit Wagen aus Aluminium von 1600 mm und die Maschine FSC mit Hobel 260 mm breit. Die Maschine TSI (Tischfräse, Säge, Holzschneider) hat 2 unabhängigen Motoren mit Leistung 3 HP. Die Säge mit Durchmesser von 315 mm und der Holzschneider können geneigt werden. Die Welle der Tischfräse hat einen Durchmesser von 30 mm.
Die Maschine FSC hat einen Motor von 3 HP und die Pläne sind aus Gusseisen und klappbar. Es gibt auch eine robuste und präzise Stemmmaschine. Die originale Version ist einphasig, aber optional mit einer kleinen Preisänderung können Sie die dreiphasig-Version haben.
|
TECHNISCHE DATEN
|
|
| ABMESSUNGEN RAUMBEDARF MASCHINE | |
| Raumbedarf mit Wagen | 2300 x 1950 x 850 mm |
| Raumbedarf ohne Wagen | 1420 x 1950 x 850 mm |
| Nettogewicht Maschine | 280 Kg |
| KREIS SÄGE | |
| Sägedurchmesser | 315 mm |
| Holzschneiderdurchmesser | 90 mm |
| Typologie | Verstellbare Höhe und Neigung bis 45 ° |
| Klingegeschwindigkeit | 5200 Dreh./Min |
| Max. Schnitthöhe (Mit Schutz) 90° | 75 mm (vertikal) |
| Max. Schnitthöhe (Mit Schutz) 45° | 60 mm (vertikal) |
| Max. Schnittwinkel (Mit Schutz) 90° | 100 mm (vertikal) |
| Max. Schnittwinkel (Mit Schutz) 45° | 80 mm (vertikal) |
| WAGEN | |
| Abmessungen Plan aus Aluminium | 310 x 1610 mm |
| Wagenabmessungen | 700 x 530 mm |
| Wagenhub | Mit Holzschneider 1600 mm, ohne Holzschneider 1700 mm |
| Typologie | Auf Aluminiumwagen den Draht der Klinge |
| MOTOR SÄGE | |
| Leistung | 3 Hp ( 2200 W ) |
| Typologie Version Standard | einphasig 220 V (optional dreiphasig) |
| TISCHFRÄSE | |
| Typologie | Vertikal |
| Max. Wellenhöhe | 115 mm |
| Wellendurchmesser | 30 mm |
| Max. Fräsedurchmesser | 220 mm |
| Geschwindigkeit | 1750 – 3500 – 6700 Dreh./min |
| Max. Brunnentiefe | 74 mm |
| MOTOR TISCHFRÄSE | |
| Leistung | 3 Hp ( 2200 W ) |
| Typologie Version Standard | einphasig 220 V (optional dreiphasig) |
|
TECHNISCHE DATEN FSC 260 |
|
| ABMESSUNGEN RAUMBEDARF MASCHINE | |
| Abmessungen mit Stemmmaschine | 1250 x 1100 mm |
| Abmessungen ohne Wagen und Stemmmaschine | 1180 x 460 mm |
| Nettogewicht | 160 Kg |
| MOTOR | |
| Leistung | 3 Hp ( 2200 W ) |
| Typologie | einphasig (220 V) |
| ABRICHT DICKENHOBEL | |
| Hobelmesser | N°3 |
| Länge Wellenhobel | 260 mm |
| Welledurchmesser | 70 mm |
| Planlänge | 1150 x 260 mm |
| Tischlänge Dicke (ohne Verlängerung auf Anfrage) | 520 mm |
| Plantypologie | Aus Gusseisen, Klappbar |
| Max. Hobelbreite | 260 mm |
| Max. Hobelhöhe | 240 |
| Geschwindigkeit | 7 Meter/Min |
| Max. Schnitttiefe mit Abricht | 4 mm |
| STEMMMASCHINE | |
| Hub | 100 mm |
| Max. Hub links – rechts | 115 mm |
| Max. Höhe Hub | 80 mm |
| Planabmessungen | 360 x 210 mm |
| Umdrehung | Gegen den Uhrzeigersinn |
